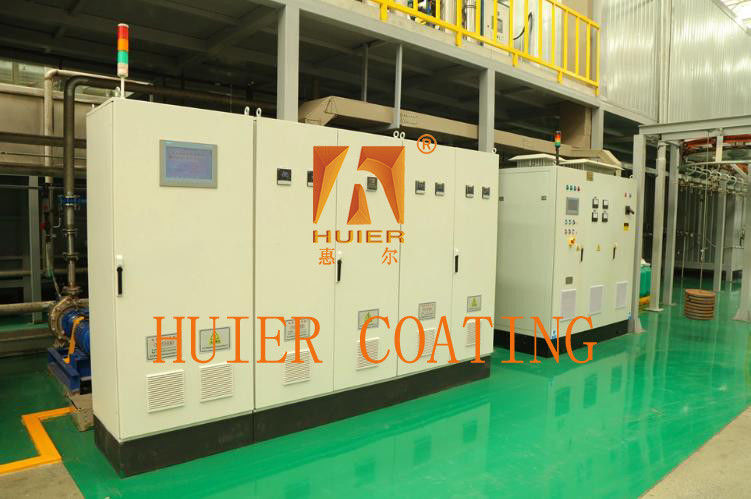

Elektronisch besturingssysteem voor de productie van coatings

Definitie en functie van elektrisch besturingssysteem

Het zogenaamde elektrische besturingssysteem verwijst naar een combinatie van verschillende elektrische componenten, waarbij gebruik wordt gemaakt van PLC-besturingstechnologie om de besturing van een of enkele apparatuurobjecten te bereiken,waarbij de veilige en betrouwbare werking van de gereglementeerde apparatuur wordt gewaarborgdDe belangrijkste functies van het elektrisch besturingssysteem zijn: automatische besturing, bescherming, bewaking en meting.knoppen, enz.), logisch deel (zoals relais, contacten, enz.) en uitvoeringsdeel (zoals elektromagnetische spoelen, indicatorlichten, enz.).Een volledige coatingslijn moet worden uitgerust met een wetenschappelijk en redelijk elektrisch besturingssysteem om de normale werking van de coatingsproductielijn te garanderen..

Classificatie van het elektronische besturingssysteem voor coating

De apparatuur voor het coatingproces is talrijk, met complexe structuren, veeleisende procesvereisten en precieze elektrische regelingsvereisten.Volgens de configuratie van de apparatuur en systemen voor het coatingproces, kan het elektrische besturingssysteem worden onderverdeeld in voorbehandeling, elektrisch besturingssysteem voor elektroforeseapparatuur, elektrisch besturingssysteem voor ketenapparatuur,elektrisch besturingssysteem van de rechtgever, elektrisch besturingssysteem voor zuiver waterapparatuur, elektrisch besturingssysteem voor airconditioningapparatuur, drogen tunnel, elektrisch besturingssysteem voor RTO-apparatuur,mechanische vervoersapparatuur elektrisch besturingssysteem, verfvervoer- en mengapparatuur elektrisch besturingssysteem, robotapparatuur elektrisch besturingssysteem, centrale besturingsapparatuur elektrisch besturingssysteem, enz.

Verf van de structuur van het elektronische besturingssysteem

Het elektrische besturingssysteem voor coating, ook wel het elektrische besturingssysteem voor coating genoemd, bestaat over het algemeen uit een monitoringslaag, een besturingslaag en een apparatuurlaag.De bewakingslaag bevindt zich in de bovenste netwerklaagIn de werkplaats is een centrale controlekamer ingericht, en in de ruimte zijn computers, servers en printers ingericht om een PMC-systeem te vormen.Alle bewakingscomputers en de PLC van het elektrische besturingssysteem zijn met elkaar verbonden via het industriële Ethernet (Ethernet) op werkplaatsniveau., het communicatieprotocol is TCP/IP).De bedrijfsstatus van elk besturingsapparaat in de werkplaats wordt gecontroleerd via Ethernet (verwijzend naar een systeem dat via Ethernet gegevens kan verzenden naar het computersysteem voor monitoren)De besturingslaag is de kern van het hele elektrische besturingssysteem en speelt een "verbindende" rol in het hele systeem.ontvangt gegevensinformatie (digitale of analoge invoersignalen) verzonden vanuit het veld via de veldbus, en na berekeningen en verwerking van de CPU, geeft het de overeenkomstige instructies (uitgangssignalen) uit om de besturing van de veldapparatuur te realiseren.de PLC van elk belangrijk besturingssysteem is uitgerust met een Ethernet-netwerkinterface, die als informatiepunt is aangesloten op de industriële Ethernet van de werkplaats.detectie-eenheden voor veldapparatuur (nabijheidsschakelaars), foto-elektrische schakelaars, enz.), andere veldinvoertoestellen (zoals bedieningsknoppen, enz.) en weergaveapparaten (zoals indicatorlichten, enz.).Het is verbonden met de PLC in de besturingslaag via de veldbus, stuurt inputsignalen naar de PLC en accepteert besturingsinstructies van de PLC.

Ontwerpstappen, principes en inhoud van het elektronische verfbesturingssysteem

Het procesontwerp van het elektrische besturingssysteem is bedoeld om te voldoen aan de productie- en gebruiksvereisten van elektrische besturingsapparatuur.Na voltooiing van het ontwerp van het elektrisch schema en de selectie van de elektrische onderdelen, kan de algemene configuratie van de elektrische bedieningsapparatuur worden uitgevoerd, d.w.z. het ontwerp van het algemene samenstellingsschema en het algemene bedradingsschema,en dan kan het elektrische assemblage diagram en bedrading diagram van elk onderdeel worden ontworpen, en de onderdelencatalogus, het invoer- en uitvoernummer en de hoofdmateriaallijst van elk onderdeel en andere technische informatie kunnen worden vermeld, en tenslotte kan de gebruiksaanwijzing worden geschreven. 1.De ontwerpprincipes van het elektrisch besturingssysteem voor de coating zijn als volgt:1) om de eisen van de coatingproductie en het coatingproces voor elektrische besturingscircuits te maximaliseren;streven ernaar om het besturingscircuit eenvoudig en zuinig te makenDe basisinhoud van het ontwerp van het elektrisch besturingssysteem voor de coating is:(1) om het elektrisch ontwerp werkboek te formuleren2) om het elektrische tractieplan en de besturingsmethode te bepalen; 3) om de motorcapaciteit en -structuur te selecteren;(4) het ontwerp van het schema van de elektrische bediening en de berekening van de belangrijkste technische parametersHet is de taak van de fabrikant om de elektrische componenten te selecteren en een lijst van elektrische componenten op te stellen.het elektrisch schema is de centrale schakel van het hele ontwerp, omdat het elektrische schema de basis vormt voor het procesontwerp en de formulering van andere technische gegevens.
