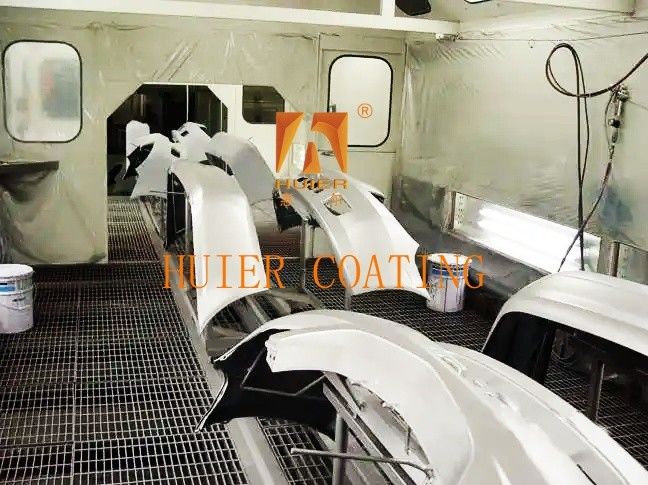

Aanpasbare elektrostatische verflijn voor multi-model bumper spraying met digitaal beheer

Beschrijving van de uitrusting:

Productielijn voor het lakken van bumpers voor auto's kerndoel: het bereiken van een hoge hechting van het plastic bumperoppervlak, om te voldoen aan de eisen van weerbestandheid,steeninslagbestendigheid en vlekkeloos uiterlijk.
Kernproces: voeding → plasma reiniging → elektrostatische stofverwijdering → primer sproeien → flitsdrogen → verf sproeien → UV-harding → koeling kwaliteitscontrole → snijden
Technologie-upgrade punt:
Flexible productie: ondersteuning van meermodellen voor gemengde lijnbespuiting van bumpers (compatibel met PP/ABS-materiaal)
Digitaal beheer: MES-systeem realtime monitoring van procesparameters (vochtigheid, temperatuur, filmdikte)
Ultralage emissies: zeolietwiel + RTO-afvoergasbehandeling (VOC-emissie ≤ 20 mg/m3)
Het lineaire lichaam heeft een capaciteit van 400.000-500.000 stuks per jaar en ondersteunt modulaire uitbreiding tot 800.000 stuks per jaar, geschikt voor O&M- en Tier 1-leverancierscenario's.

Hoofdstructuur en onderdelen:

Gedetailleerde uitleg van de kernapparatuur en de structuur
Module Kerncomponenten technische parameters/functies
1. Voorbehandelingssysteem - Plasma-oppervlaksactivator
- Ultrasone reiniging van de tank (alkaline ontvetter)
- Ionenluchtmes stofverwijder - Plasmavermogen 20 kW (activeringswaarde Dyne ≥42)
- Reinigingstemperatuur 60°C±2°C
- Efficiëntie van stofverwijdering 99,5%
2. Bespuitingssysteem - Zevenassige coöperatieve robot (± 0,05 mm nauwkeurigheid)
- Air-assisted elektrostatisch spuitpistool
- Kleurveranderingskleppen (3 seconden snelle kleurverandering) - Spraystroom 200-500 ml/min
- Elektrostatische spanning 60-90 kV
- Kleurverschilcontrole ΔE≤0.8
Verhardingssysteem - UV-LED-hardingsmodule
- Infrarood middengolfverwarming
- Temperatuurregelsysteem in gesloten kring - UV-golflengte 365-405 nm (energie-dichtheid ≥ 3000mJ/cm2)
- Harden temperatuur 80°C±5°C (anti-plastic deformatie)
4. Conveyor-systeem - Geïntegreerde transportketen (met draaiende bak)
- Servo-positieregelaar
- Anti-statische geleidingsverminderingsinrichting - maximale belasting 80 kg/station
- Rotatiesnelheid 10-30 rpm
- Oppervlakteweerstand ≤1×106Ω (anti-verfmis adsorptie)
5. Milieubeschermingssysteem - Droge sproeikamer (Venturi-filterpapier)
- adsorptieconcentratie van zeolietwiel
- RTO-verbranding (warmteherstel 95%) - verfmis vangingspercentage ≥99%
- Efficiëntie van zuivering van uitlaatgassen ≥98%
- Aardgasverbruik ≤ 15 m3/h

Kenmerken:

1.Hoge kostenprestaties Gebaseerd op de productpositionering en -ontwikkelingsstrategie van de klant, gebaseerd op economische voordelen, om de beste kostenprestaties te bereiken.

2Geavanceerde uitrustingsontwerp concept van uitmuntendheid, hoge mate van automatisering van industriële apparatuur, tonen moderne geavanceerde onderneming stijl.

3.Hoge aanpassingsvermogen om aan de huidige productiebehoeften te voldoen en ruimte te reserveren voor ontwikkeling, rekening houdend met de latere productieverhoging en de kwaliteitsverbetering.

4De kwaliteitsnormen volgen strikt het IS0900 kwaliteitsmanagementsysteem en elke kleine schakel van de gehele installatie van de apparatuur wordt strikt gecontroleerd.
