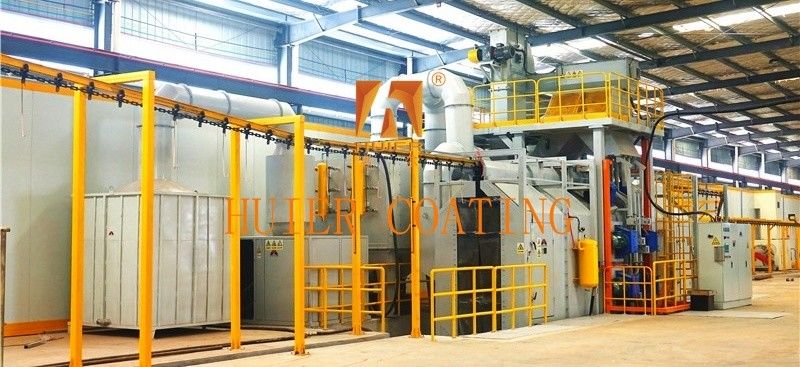

Milieuvriendelijke chemische reinigingslijn met automatisch slijpmiddelopvulsysteem

Beschrijving van de uitrusting:

Beschrijving van de uitrusting en de belangrijkste structuur van de schietblaaslijn
I. Overzicht van de apparatuur
functie: verwijdert de oxidevel, roest en roest op het oppervlak van het werkstuk door metalen slijpstoffen met hoge snelheid te gooien, verbetert de hechting en oppervlakte ruwheid van de coating.
Toepassingsgebied: staalconstructie, auto-onderdelen, gietonderdelen, archiefkasten en andere oppervlaktebehandelingen van metaalwerkstukken.
Standaardproces: voeding → schotblazen → scheiding met slijpmiddel → stof verwijderen → werkstuk leegmaken
Veiligheid en milieubescherming
Noodrem: stroom afsnijden in 0,5 seconde
Automatisch aanvulsingssysteem voor slijpstoffen: vermindert handmatige ingrepen
Warmteherstelmodule (facultatief): gebruik van wrijvingswarmte door schotblazen om het werkstuk voor te verwarmen, waardoor 20% energie wordt bespaard

Hoofdstructuur en onderdelen:

I. Kernstructuur en onderdelen
Schot ontploffing Vergadering
samenstelling: roer, scheidswiel, richtingshoes, slijtvast beschermplaat (materieel met een hoog chroomgehalte)
Prestaties: uitwerpsnelheid: 70-90 m/s (instelbaar)
Eenmalig vermogen: 11-30 kW
Technologie-upgrade: tegen 2025 zullen de reguliere modellen worden uitgerust met een intelligente frequentieomrekeningsbesturing, waardoor het energieverbruik met 15% wordt verlaagd
Schoonmaakruimte.
Structuur: Dubbele stalen plaat + mangan-staal beschermplaat (dikte 8-15 mm)
Vergrendeling van de vergrendeling
Beschermingsniveau: IP65 stofdicht en waterdicht
transportbanden.
Type Toepasselijk op de technische parameters van het werkstuk
Hoektype grote delen (≤ 2 ton) snelheid 0,5-4 m/min
Kleine en middelgrote partijlastdichtheid 300 kg/m2
Roltabeltype plaat/langas type werkstuk rolafstand aanpassing (200-500mm)
Scheidingssysteem
Luchtscheiding + magnetische scheiding: eenfaseseparator: stof en afval verwijderen (efficiëntie ≥99%)
Secundaire magnetische scheider: terugwinning van bruikbare stalen pellets (terugwinning ≥95%)
Sleutel-subsysteem.
Stofverwijderingssysteem
Filter met puls-achterblaaspatroonfilter: filtratie nauwkeurigheid: 0,3 μm
Emissionsconcentratie: ≤ 10 mg/m3 (in overeenstemming met GB16297-2025 nieuwe norm)
abrasief circulatiesysteem
Schroefconveyor + emmerlift: Vervoerscapaciteit: 10-50 ton/uur
Versuspercentage: < 0,5 keer / 1000 uur
Intelligente besturingseenheid.
PLC+ Industrial iot module: realtime monitoring van stroom, trillingen, slijpstoffen
Ondersteuning van afstandsdiagnoses en optimalisatie van procesparameters

3. Referentie voor technische parameters (standaardmodel)

Kenmerken:

1. Hoge kostenprestaties Op basis van de productpositionering en -ontwikkelingsstrategie van de klant, gebaseerd op economische voordelen, om de beste kostenprestaties te bereiken.

2Geavanceerde uitrustingsontwerp concept van uitmuntendheid, hoge mate van automatisering van industriële apparatuur, tonen moderne geavanceerde onderneming stijl.

3- Een hoge aanpassingsvermogen om aan de huidige productiebehoeften te voldoen en ruimte te reserveren voor ontwikkeling, rekening houdend met de latere productieverhoging en de kwaliteitsverbetering.

4De kwaliteitsnormen volgen strikt het IS0900 kwaliteitsmanagementsysteem en elke kleine schakel van de gehele installatie van de apparatuur wordt strikt gecontroleerd.
