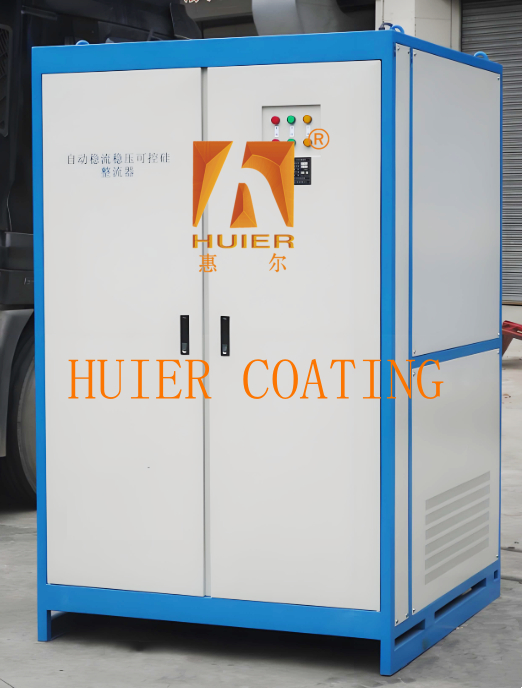

Geavanceerde accessoires voor siliciumgestuurde gelijkrichters voor galvaniseren en elektrolyse

Beschrijving van de uitrusting:

1. Overzicht van de apparatuur
Silicon Controlled Rectifier (SCR) is een energieomzetapparaat met thyristor als kernkragapparaat en een intelligent digitaal besturingssysteem,met een vermogen van niet meer dan 50 W,De kenmerken zijn: hoge efficiëntie, geen mechanische slijtage, snelle reactiesnelheid, kleine afmetingen, en het wordt veel gebruikt in spanningsregeling, rectificatie, inversies en automatiseringscontrole.

2. Kernfuncties
Gecontroleerde rectificatie: nauwkeurige controle van de uitgangsstroom/stroom door het triggersignaal van de bedieningspal aan te passen.
Spanningsregulatie en omkering: ondersteunt tweerichtingsregeling van elektrische energie, geschikt voor galvanisering, elektrolyse, inductieverwarming en andere processen.
Energiebesparende kenmerken: in vergelijking met de traditionele rectificatietechnologie is de benutting van elektrische energie aanzienlijk verbeterd, wat de industriële energiebesparing bevordert.

3. Technische parameters

4. Toepassingsgebieden

Elektroplatering/electrolyse: een stabiele gelijkstroomtoevoer om de uniformiteit van de coating te waarborgen.

Industriële verwarming: samenwerken met inductie spoel om metaal smelting en warmtebehandeling te realiseren.

Buiglassenapparatuur: adaptieve controle van de buigstabiliteit om het spatten van het lassen te verminderen.

Nieuw energiesysteem: regeling van de vermogens van de fotovoltaïsche omvormer en het energieopslagsysteem.

V. Voorzorgsmaatregelen voor installatie en werking

Bedradingsspecificatie: de anode is aangesloten op de positieve pool van de voedingsbron, de katode is aangesloten op de belasting en het signaal van de bedieningspal moet overeenkomen met de triggerspanning.

Onderhoud van de warmteafvoer: Maak de radiator regelmatig schoon om schade aan het apparaat door oververhitting te voorkomen.

Veiligheidsbescherming: draag isolatieapparatuur tijdens het gebruik en verbied directe kortsluiting aan het eind van de lading.

Hoofdstructuren en onderdelen:

1. Kernkragtoestellen

Structuur van thyristor (SCR): Het bestaat uit vier lagen halfgeleidermaterialen (PNPN), die drie PN-koppelingen vormen, die leiden tot drie elektroden van anode (A), katode (K),en regelelektrode (G).

Verpakkingsvorm: het is onderverdeeld in bolt- en vlakke verpakkingen om zich aan te passen aan verschillende warmteafvoer- en installatiescenario's.

Type: eenrichtings thyristor: het is alleen eenrichtings en bestaat uit een PNPN-vierschaalstructuur.

Triac: Het is tweerichtings en gelijk aan twee unidirectionele thyristors in omgekeerde parallel.

2. Hoofdcircuit topologie

Driefasig bruggeregelaarscircuit: het vermindert de golffactor van de uitgangsspanning (≤1%) door middel van meerfasige rectificatie, wat geschikt is voor scenario's met een hoog vermogen.

Dubbele omgekeerde ster met evenwichtige reactorcircuit: balans van de stroomverdeling en verbetering van de efficiëntie van de energieomzetting.

3Controlemodule.
Intelligente digitale besturingscircuit: geïntegreerde multi-loop controle (spanningslus, stroomlus), realiseert spanningsstabilisatie,stroomstabilisatie (nauwkeurigheid beter dan 1%) en softstartfunctie (instelbaar van 0 tot 60 seconden).
Trigger- en onderhoudscircuit: het triggersignaal wordt via de besturingselektrode (G) aangebracht om de geleiding te regelen en het hoofdcircuit behoudt de aan-toestand na de geleiding.

4Hulpsysteem.
Koelsysteem: gebruik maken van luchtkoeling, waterkoeling of zelfkoeling om temperatuurstabiliteit te garanderen bij een hoog vermogen.
Beschermingsmechanisme: geïntegreerde overspanning, overstroom, kortsluiting en andere beschermingsfuncties om beschadiging van het apparaat te voorkomen.
Filtercircuit: condensatoren en inductoren zijn geconfigureerd aan de ingangs-/uitgangsranden om hoogfrequente interferentie en ripple te onderdrukken.

5Externe verbinding en werking
Bedradingsspecificatie: de anode (A) is aangesloten op de positieve pool van de voedingsbron, de katode (K) is aangesloten op de belasting en de besturingselektrode (G) moet overeenkomen met de activeringspanning.
De bidirectionele thyristor heeft geen duidelijk polariteitsverschil en de bidirectionele geleiding wordt bereikt door het controlelectrode-signaal.
Installatievereisten: Vermijd verstoppen van de warmteafvoer en zorg ervoor dat de aansluiting van de terminal goed is bevestigd.

6- Aanpassingsstructuur van toepassingen
Elektroplatering/electrolyse scenario: gebruik een meerfasig rectificatorcircuit om gelijkstroom met een lage golf te produceren om de uniformiteit van de coating te garanderen.
Spanningsregulatie en omvormer scenario: Bidirectionele thyristor (TRIAC) ondersteunt AC contactloze schakelfunctie en vereenvoudigt het besturingscircuit.

Kenmerken:

1.Hoge kostenprestaties: op basis van de productpositionering en -ontwikkelingsstrategie van de klant, en met economische betaalbaarheid als basis, bereiken wij de beste kostenprestaties.
2Het geavanceerde en nauwgezette ontwerpconcept van de apparatuur, samen met de zeer geautomatiseerde industriële apparatuur, toont het imago van een moderne en geavanceerde onderneming.
3Het heeft een hoge aanpassingsvermogen, voldoet aan de huidige productiebehoeften en biedt ruimte voor ontwikkeling, rekening houdend met de behoeften van een grotere productie en een betere kwaliteit in de toekomst.
4.Kwaliteitsnaleving voldoet strikt aan het ISO900 kwaliteitsmanagementsysteem, waarbij elk detail van de gehele installatie van de apparatuur strikt wordt gecontroleerd.
