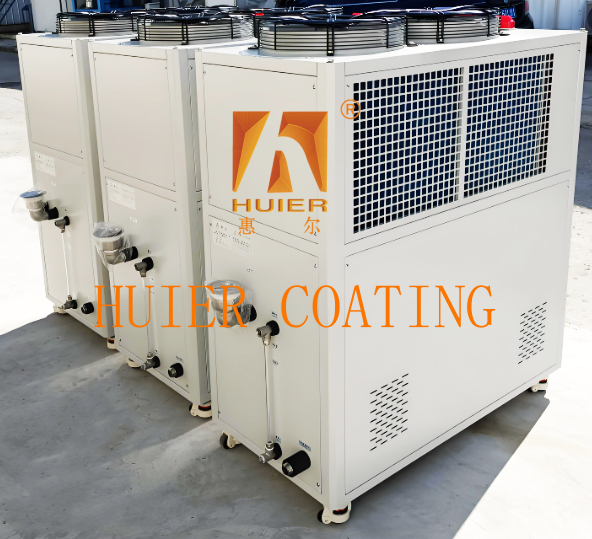

Luchtgekoelde Chillers: De perfecte accessoires voor uw industriële koelbehoeften

Apparatuurbeschrijving:

1. Apparatuuroverzicht

Luchtgekoelde chillers gebruiken lucht warmteafvoer als de belangrijkste koelmethode en gebruiken compressoren om de circulatie van koelmiddel aan te drijven om water op normale temperatuur af te koelen tot procesgekoeld water. De kenmerken zijn onder meer dat er geen koeltorens hoeven te worden geïnstalleerd, flexibele installatie en aanpassing aan watertekortscenario's. Het wordt veel gebruikt in industriële sectoren zoals kunststofvormen, elektronische productie en chemische koeling.

2. Technische parameters

3. Werkingsmodus en energiebesparende kenmerken

1. Conventionele koelmodus: In de zomer wordt compressor koeling gebruikt om aan de hoge belastingseisen te voldoen.

2. Natuurlijke koelmodus (FREECOOLING): Overgangsseizoen: Gebruik koude lucht om het gekoelde water voor te koelen, en het onvoldoende deel wordt aangevuld door de compressor, waardoor het energieverbruik met 30%-50% wordt verminderd.

Winter: Volledig afhankelijk van natuurlijke koude luchtkoeling, de compressor is uitgeschakeld en alleen het stroomverbruik van de ventilator is vereist.

4. Installatie- en onderhoudsvoorschriften

1. Installatieomgeving: Goede ventilatie is vereist om blokkering van de radiator te voorkomen, en installatie buitenshuis wordt aanbevolen.

2. Bedradingsspecificaties: De driefasige voeding moet overeenkomen met de fase en de aardingsbescherming moet betrouwbaar zijn.

3. Warmteafvoeronderhoud: Reinig regelmatig het stof op de condensorlamellen om de warmteafvoerefficiëntie te garanderen.

4. Antivriesbescherming: Wanneer de omgevingstemperatuur onder 0℃ komt, moet de antivriescirculatie worden gestart of moet de watertank worden geleegd.

5. Toepassingsgebieden

Kunststofmachines: Koelen van mallen, verbeteren van de oppervlakteafwerking van producten en verminderen van krimp en vervorming.
‌Elektronische productie‌: Precisietemperatuurregeling in laserapparatuur en halfgeleiderproductie‌.
‌Chemische reactor‌: Regel de reactietemperatuur en garandeer processtabiliteit‌.
‌Medische opslag‌: Koude opslag bij lage temperatuur, koeling van biologische middelen‌.

Belangrijkste structuren en componenten

1. Kernkoelcomponenten

1. Compressor

Functie: comprimeert gasvormig koelmiddel met lage temperatuur en lage druk tot gas met hoge temperatuur en hoge druk om de koelcyclus aan te drijven.

Type: volledig gesloten zuiger-, schroef- of scrollcompressor om aan verschillende vermogensvereisten te voldoen.

2. Condensor

Structuur: lamellenwarmtewisselaar, geforceerde luchtkoeling door ventilator om gasvormig koelmiddel met hoge temperatuur te condenseren tot vloeistof.

Koelonderhoud: stof op de lamellen moet regelmatig worden gereinigd om de warmteafvoerefficiëntie te garanderen.

3. Verdamper

Functie: vloeibaar koelmiddel absorbeert warmte en verdampt in de verdamper, absorbeert de warmte van gekoeld water om koeling te bereiken.

Type: shell-and-tube of plaatstructuur, directe warmte-uitwisseling met gekoeld water.

4. Expansieventiel

Functie: verstikken en druk verminderen, waardoor vloeibaar koelmiddel met hoge druk wordt omgezet in natte damp met lage temperatuur en lage druk, die de verdamper binnengaat om warmte te absorberen.

2. Hulpcomponenten‌
‌1. Ventilator‌ Forceert luchtcirculatie om efficiënte warmteafvoer voor de condensor te bieden.
‌2. Filterapparaat‌
‌ Droogfilter‌: Filter onzuiverheden en vocht in het koelmiddel om verstopping van het systeem te voorkomen.
‌Oliefilter‌: Filter onzuiverheden in het compressorsmeringssysteem om de oliepomp te beschermen.
‌3. Kijkglas‌
Observeer de stromingstoestand van het koelmiddel en het watergehalte van het systeem.

3. Watercirculatiesysteem‌
‌1. Waterpomp‌
Drijft de circulatie van gekoeld water aan om het gekoelde koude water naar de gebruiker te leveren.
‌2. Watertank‌
Slaat gekoeld water op en brengt de systeemdruk in evenwicht. Sommige modellen integreren temperatuursensoren.

4. Besturingssysteem‌
‌1. Elektronische besturingsmodule‌
Integreert temperatuurregelaar en drukbeschermingsapparaat om automatisch starten en stoppen en foutmelding te bereiken.

Ondersteunt multi-modus aanpassing (zoals koeling/verwarming schakelen).
‌2. Sensor‌
Bewaakt parameters zoals watertemperatuur, druk en stroom om de operationele stabiliteit te garanderen.

5. Andere structuren‌
‌1. Het frame en de behuizing zijn gemaakt van roestwerende materialen (zoals gegalvaniseerde staalplaten), met een beschermingsniveau van IP54, geschikt voor installatie buitenshuis‌.
‌2. Het smeersysteem heeft een ingebouwde oliepomp, oliepeilglas en olieleiding om een ​​langdurige stabiele werking van de compressor te garanderen‌.

Kenmerken:

1.Hoge kostenprestaties: Gebaseerd op de productpositionering en ontwikkelingsstrategie van de klant, en met economische betaalbaarheid als basis, bereiken we de beste kostenprestaties.
2.Het geavanceerde en minutieuze ontwerpconcept van de apparatuur, samen met de sterk geautomatiseerde industriële apparatuur, toont het imago van een modern en geavanceerd bedrijf.
3. Het heeft een hoge aanpassingsvermogen, voldoet aan de huidige productie-eisen en reserveert ruimte voor ontwikkeling, rekening houdend met de behoeften van verhoogde productie en verbeterde kwaliteit in de toekomst.
4.Kwaliteitsconformiteit houdt zich strikt aan het ISO9001-kwaliteitsmanagementsysteem, waarbij elk klein detail van de volledige installatie van de apparatuur strikt wordt gecontroleerd.
