Geavanceerde milieubeschermingsapparatuur voor VOC-zuiverings- en emissiebeheersing

Beschrijving van de uitrusting:

1Schematisch schema van de kernstructuur

Afvalgasbron → Gesloten gasopvangkap → Voorbehandelingfilter → Actieve koolstofadsorptie/RCO-katalysatorverbranding → Centrifuge-ventilator → Schimnee-uitstoot
↑ ↑ ↑
Ductnetwerk Sproeitoren (facultatief) Online-bewakingssysteem

2Procesvoordelen
✅ Hoog-efficiënte zuivering: RCO-katalysatoren met een verbrandingstemperatuur van slechts 300-400°C (40% energiebesparing ten opzichte van traditionele verbranding)
✅ Intelligente bediening en onderhoud: drukverschilsensor waarschuwt voor vervanging van filtermateriaal, PLC regelt automatisch de verbrandingstemperatuur
✅ Veiligheidsontwerp: explosiebestendige drukonderdrukker + vlamdetector, reactietijd van de vlamonderdrukker <0,1 seconde

3. Selectie aanbevelingen
Kleine en middelgrote productielijnen: adsorptie van geactiveerde koolstof + luchtverdunning (investeringskosten < 800.000 yuan)
Scenario voor continue productie: RCO/RTO-verbrandingssysteem (behandelingsdoeltreffendheid > 98%)
Omgeving met hoge luchtvochtigheid: Voeg condensatie-ontvochtigingsvoormodule toe

4Belangrijkste technische parameters

Hoofdstructuren en onderdelen:

Standaard beschrijving van de apparatuur voor de behandeling van afvalgassen voor de productielijn voor het sproeien, gepresenteerd in modulaire structuur:
I. Kernstructuur en onderdelen

1. afvalgasopvangsysteem Gesloten gasopvangkap: 304 roestvrij staal, luchtvolume onder negatieve druk ≥ 5000 m3/hvoorzien van een luchtvolumecontrole-klep Voorbehandelingfilter : Metalen filters met drie fasen (deeltjes met een intercept van ≥ 5 μm)

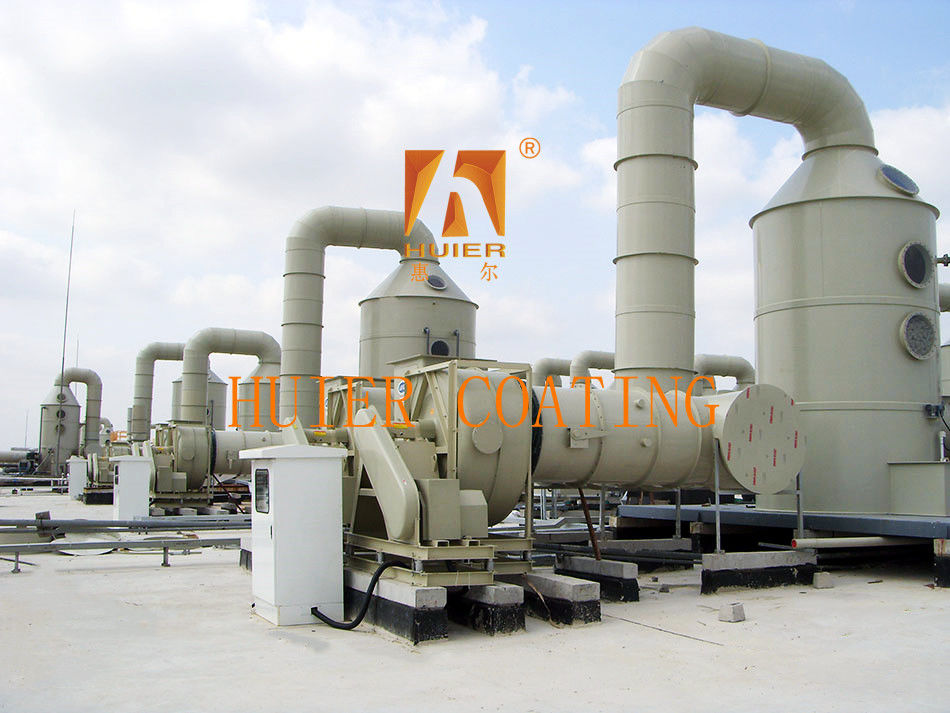

2. Zuiveringsbehandelingseenheid Actieve koolstof adsorptie doos Honeycomb actieve koolstoflaag: jodiumwaarde ≥ 800 mg/g, vuldichtheid 450 kg/m3 Modulair ontwerp van de laden (een enkele module 1,2×1.5m) Katalysatorverbrandingsinrichting (RCO) Katalysatordrager: cordierite-keramiek, overtrekking van edelmetaal (Pt-Pd) Warmtewisselaar: 316L roestvrij staal, warmtewisselafstand ≥ 75% Sproeitoren (optioneel): Circulatiesysteem van alkalische oplossing,Automatische controle van de pH-waarde

3. emissiebeheersysteem
Centrifuge ventilator: explosiebestendige motor (vermogen 22-75 kW variabele frequentie verstelbaar) Online monitor:realtime detectie van VOC/TVOC/deeltjes (platform voor milieubescherming met gegevensdocking) Chimney : hoogte ≥ 15 m, voorzien van bliksembescherming

Kenmerken:

1.Hoge kostenprestaties: op basis van de productpositionering en -ontwikkelingsstrategie van de klant, en met economische betaalbaarheid als basis, bereiken wij de beste kostenprestaties.
2Het geavanceerde en nauwkeurige ontwerpconcept van de apparatuur, samen met de zeer geautomatiseerde industriële apparatuur, toont het imago van een moderne en geavanceerde onderneming.
3Het heeft een hoge aanpassingsvermogen, voldoet aan de huidige productiebehoeften en biedt ruimte voor ontwikkeling, rekening houdend met de behoeften van een grotere productie en een betere kwaliteit in de toekomst.
4.Kwaliteitsnaleving voldoet strikt aan het ISO900 kwaliteitsmanagementsysteem, waarbij elk detail van de gehele installatie van de apparatuur strikt wordt gecontroleerd.
